WDM器件类玻璃管

详细说明

一、工艺特征Process Features

1、使用德国肖特进口的原棒，配方高纯，材质均匀无气泡无裂纹，可靠性是国产材料的2倍。

2、使用日本高精度伺服拉管机，拉管圆度、精度高，生产过程无应力，可靠性是国产拉管机的2倍。

3、使用激光切割工艺，切口无任何裂纹，满足高温高湿2000小时无裂管，可靠性是机械切割的3倍。

4、300多款规格，覆盖光通信行业所有器件设计，一站解决客户所有玻璃管采购需求。

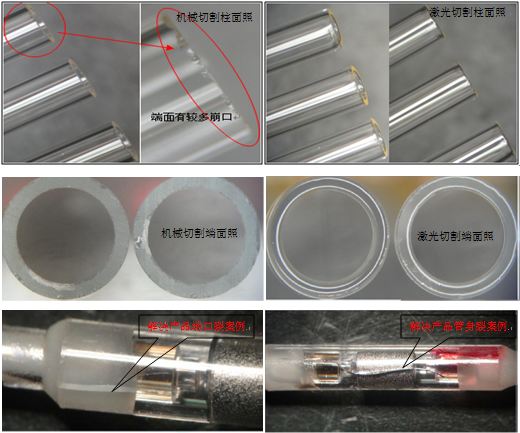

附：端面切割对比图，解决裂管效果图

二、材质特性Material Datasheet
材质类型Material			3.3高硼硅玻璃（CTE 3.3 Borosilicate Glass）
原料产地Place of Material			德国肖特（Germany Schott）
主要成分Composition			SiO₂-81%，B₂O₃-13%,Na₂O+K₂O-4%,Al₂O₃-2%
膨胀系数Coefficient of Thermal Expansion			*3.310^-6K^-1**
透光度Transmission			92%（300-2000nm）
折射率Refractive Index n_d			1.472@587nm，
软化温度Softenning Temp.			825 ^oC
可工作温度范围Operating Temp.			-60~+500 ^oC
耐冷热冲击温度Thermal Shock			200 ^oC
耐水解级别Hydrolytic Resistance（ISO 719）			HGB 1
耐强酸级别Acid Resistance（ISO 195)			Class A1
耐强碱级别Alkali Resistance（ISO 695）			Class S2
环保级别RoHS/REACH			RoHS 2.0（10 item）

三、常用规格Typical Sizes（以下仅显示小部分规格，更多应用请联系市场部咨询）
外径OD（mm）		内径ID（mm）		长度L（mm）
4.9	±0.05	3.9	±0.04	35	±0.1
4.6	±0.05	3.6	±0.03	16	±0.1
4.6	±0.05	3.4	±0.02	16	±0.1
4.6	±0.05	3.2	±0.02	18	±0.1
4.2	±0.05	2.95	±0.02	16	±0.1
4.2	±0.05	2.93	±0.02	18	±0.1
4.0	±0.05	3.0	±0.02	17	±0.1
3.80	±0.05	2.8	±0.02	15	±0.1
3.60	±0.05	2.6	±0.02	16	±0.1
3.40	±0.05	2.6	±0.02	18	±0.1
3.20	±0.05	2.6	±0.02	18	±0.1
3.20	±0.05	2.70	±0.02	18	±0.1
2.80	±0.05	1.81	±0.02	12	±0.1
2.78	±0.05	1.81	±0.02	12	±0.1
2.75	±0.05	2.05	±0.02	12	±0.1
2.70	±0.03	1.81	±0.02	12	±0.1
2.65	±0.03	1.91	±0.02	12	±0.1
2.60	±0.03	1.81	±0.02	12	±0.1
2.50	±0.03	1.81	±0.02	12	±0.1
2.40	±0.03	1.81	±0.02	12	±0.1
2.10	±0.02	1.71	±0.02	10	±0.1
2.00	±0.02	1.41	±0.02	10	±0.1
1.00	±0.02	0.4	±0.02	10	±0.1
0.50	±0.01	0.4	±0.02	10	±0.1
